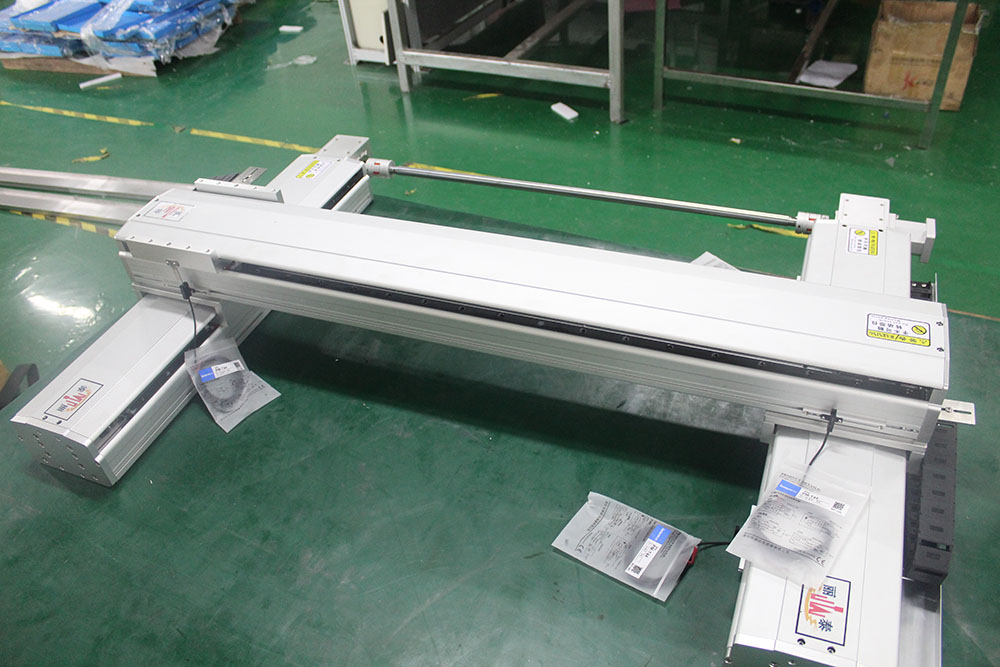

同步帶滑臺在大多數行業中應該很常見，同步帶驅動器通過皮帶內表面上的橫向齒與帶輪的相應齒的嚙合來傳遞運動。與摩擦帶傳動相比，同步帶傳動的皮帶輪與傳動帶之間沒有相對滑移，可以保證傳動比緊。但同步帶傳動對中心距和尺寸穩定性要求較高。在該機構組中，同步帶通過同步帶齒盤和同步帶壓盤的雙面壓緊來控制直線模組的運動。顯然，這種傳動機構成本相對較低，同步帶傳動傳動比準確，傳動效率高，傳動平穩，并具有緩沖和抗振功能。但缺點是占用空間大，可能不適用于小型機構，傳動載荷也不是很大。

      同步帶滑臺齒盤和壓盤也可從市場上購買，其齒形按同步齒帶標準加工，材質一般為45#黑或鋁合金陽極氧化處理。這種傳料機構需要注意的一點是不要在同步帶上打安裝孔，這會大大影響模型的使用和使用壽命。接下來，我們來看一下這組機構的設計細節。

      首先是直線導軌。在設計過程中，每次使用直線導軌必須考慮的細節是直線導軌和滑塊的安裝參考，以及運動的時間限制，包括硬限位和軟限位。

      同樣，在使用同步帶傳動時，也必須考慮同步帶的張緊度。該機構在兩個地方使用同步帶。首先用同步帶帶動電機，通過調整電機整個安裝座用螺絲調節同步帶的松緊度。由于這里的空間有限，電機安裝在底板的底部，因此調整張力可能很棘手。另一種調整是通過調整同步輪安裝座來調整松緊度。
