為高速拾取和放置應用設計集成自動化是工程師最具挑戰性的任務之一。隨著機器人系統的復雜性和生產力不斷提高，系統設計人員必須跟上最新的技術，否則可能會面臨設計不滿意的風險。讓我們利用一些可用的最新技術和模塊，并仔細研究如何使用它們。
桁架機械手適合緊湊型設計
工業桁架機械手通常不是很靈活，它們中的大多數具有必須支撐重型肩端工具的堅固結構。盡管具有堅固設計的優點，但這些機械手對于精密應用來說過于沉重和笨重。為了使更靈活的臂更適合輕型任務，工程師開發了一種多軸關節，允許小負載旋轉吊臂。這種新型連接器非常適合精確選擇和安裝，并且可以根據需要調整夾持力。
靈活性和重量輕是由塑料和電纜控制組成的新型連接器的主要設計參數。簡而言之，一個緊湊的無刷直流伺服電機將電纜從手臂的肩關節處移開，消除了手臂的慣性，促進了動態運動并最大限度地減少了設計空間。
大多數工程設計都是基于人體肘關節，所以將兩個自由度-旋轉和-旋轉組合成一個關節。與人類手臂類似，機械臂最薄弱的部分不是骨骼（機械臂的體管）或肌肉（驅動電機），而是傳遞力的肌腱。這里，高壓控制電纜采用高強度UHMW-PE聚乙烯材料制成，抗拉強度為3000～4000N/mm2。除了拾取和放置等傳統機械臂功能外，該關節還非常適合用于需要輕量化設計的專業相機配件、傳感器或其他工具。每個關節都有一個內置的磁性角度位置傳感器，以實現高精度。
電子換向伺服電機低移動質量適合動態使用：24VDC工作電壓用于電池供電，這在移動應用中必不可少，而97mNm電機扭矩增加了行星齒輪箱到臂的直徑。手術。更重要的是，這些無刷驅動器除了轉子軸承外沒有任何磨損部件，可提供數萬小時的使用壽命。

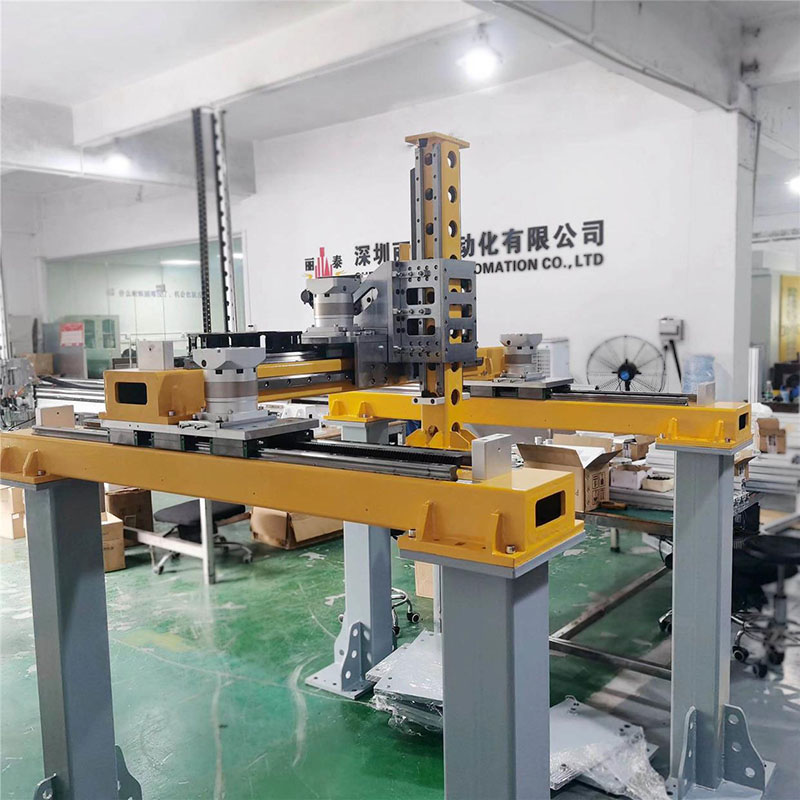

除了控制器，麗泰泰還提供線性伺服電機和驅動器以及三個集成步進電機和驅動器模塊。機器人沿機器寬度方向的直線伺服電機軸從源板到目標板進行點對點傳輸。軸支撐一個控制銷移動的兩軸步進電機頭。事實上，組合的XYZ運動甚至可以將樣品與復雜的螺旋運動混合。獨立的步進電機軸驅動裝針機構。氣動夾具和旋轉器控制機器的其他運動，例如在操作開始和結束時的采針和處理。麗泰對線性軌道進行了機械修改，使其僅在末端得到支撐，而不是在整個長度上得到支撐。因此，電機驅動器充當承載Y軸和Z軸的X軸龍門架。最后，直線電機的磁性設計最大限度地減少了平穩運動的抓地力。
